Gibilterra
Antieffrazione
Normativa UNI ENV 1627
Classe 3 Classe 4
Carico del Vento
Normativa UNI ENV 13659
Classe 6
Corrosione nebbia salina
Normativa
UNI ISO 9227
500 ore

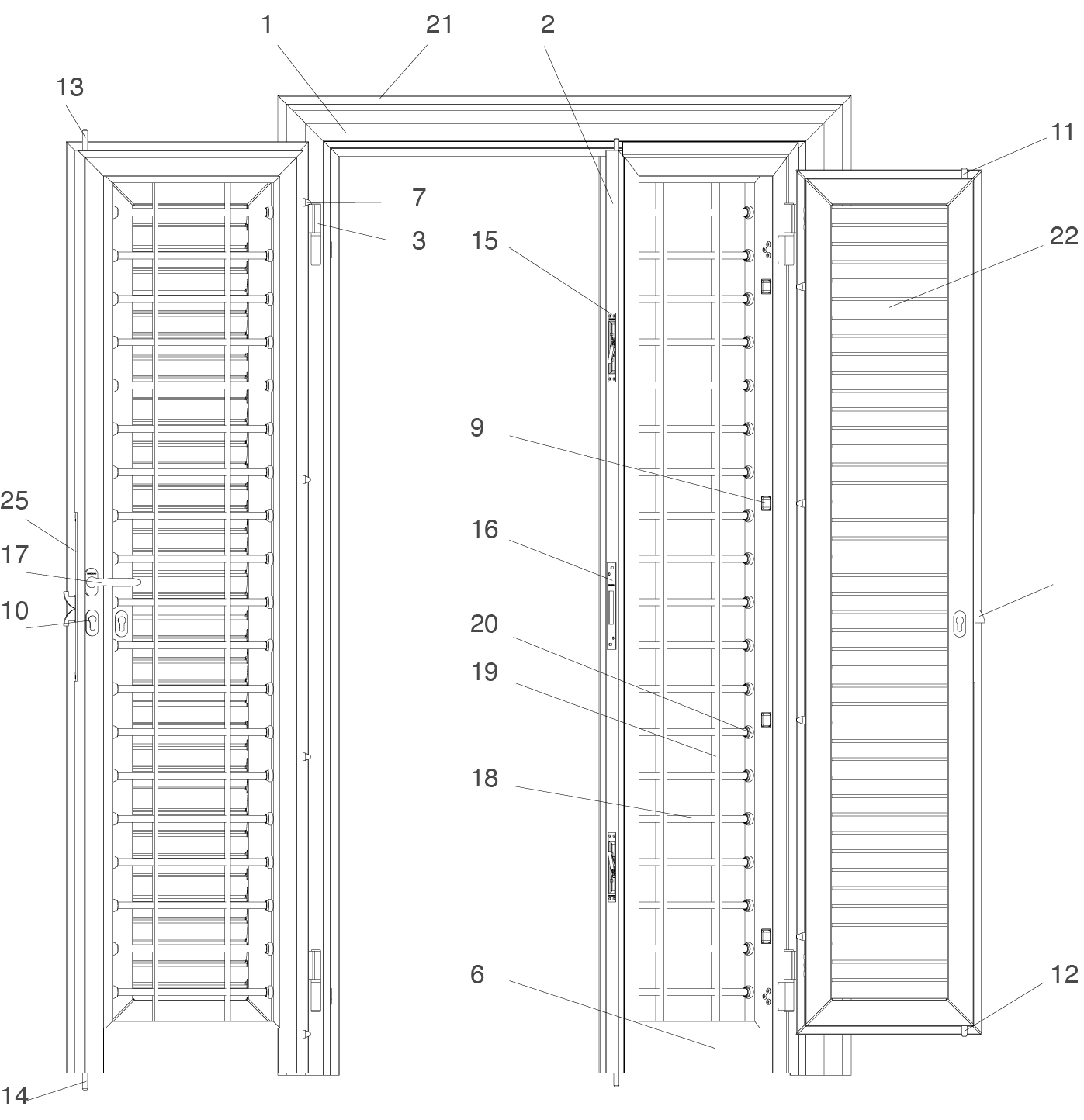

Caratteristiche tecniche vista frontale
Vista dall'alto
Squadretta less 45
Antisfilamento doghe
Cerniera rivettata
- Telaio TSL60 in tubolare zincato con aletta 20mm
- Profilo anta cancello TSL60 in tubolare zincato con aletta 20 mm
- Cerniera registrabile in altezza
- Profilo anta persiana in tubolare zincato 60 x 40 1,5 mm con aletta 20 mm
- Squadretta LESS45
- Fascia inferiore
- Rostro
- Rivetto ad alta resistenza
- Tappo copriforo rostro
- Mezzo cilindro a profilo europeo
- Asta di chiusura superiore anta persiana
- Asta di chiusura inferiore anta persiana
- Asta di chiusura superiore anta cancello
- Asta di chiusura inferiore anta cancello
- Paletto con leva ottone
- Ferrogliera serratura
- Maniglia
- Tondo pieno zincato diametro 16 mm
- Piatto zincato sezione 30 x 8
- Coprisaldatura
- Coprifilo esterno in lamiera pressopiegata zincata spessore 1,5 mm
- Doga in tubolare ovale zincato 50 x 10 x 1,2
- Tondo antisfilamento doghe diamentro 6 mm
- Vite di serraggio squadretta LESS 45
- Serratura con chiusura a triplice espansione su anta cancello
- Serratura con chiusura a triplice espansione su anta persiana
- Inserto M8
- Inserto M12
- Rapid Block
- Vite di vissaggio
- Controtelaio
- Zanca
- Imbotte in lamiera zincata spessore 1,5 mm
Sistema di chiusura

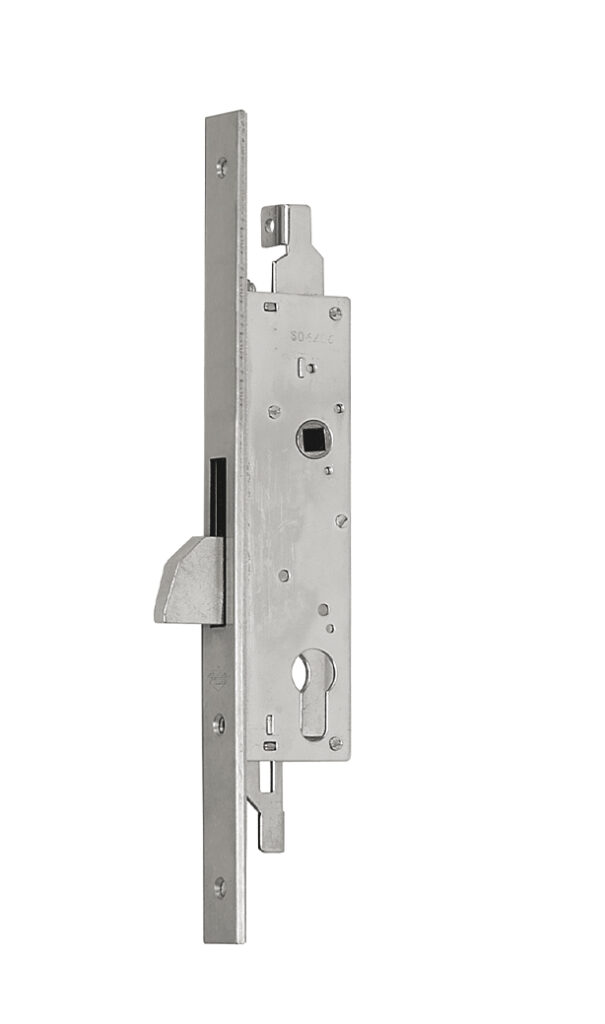

Trepper
di serie
- Chiavistello in acciaio con movimento a bascula.
- Comando chiavistello ed aste mediante chiave.
- Blocco serratura mediante chiave.
- Corsa chiavistelli mm 26.
- Corsa aste mm 25.
Defender
- A protezione cilindro
- In diverse finiture
- Solo per infisso con apertura esterna
Mezzo Cilindro
a profilo europeo
- Dim. 40 – 10 mm
- Corpo in ottone massiccio.
- Barilotto in ottone a 6 pistoncini.
- Chiavi in ottone nichelato, piatte e reversibili.
- Pistoncini in acciaio inox.
- Disponibile sia in versione chiavi indipendenti che in versione chiavi unificate
Shark
a richiesta
- Doppio chiavistello a gancio in acciao carbonitrurato con blocco antisollevamento automatico.
- Comando chiavistelli ed aste tramite maniglia.
- Blocco serratura tramite cilindro europeo azionabile solo a serratura chiusa.
- Corsa chiavistelli 26 mm
- Corsa aste 25 mm
Maniglieria
Maniglie funzionali e di design, adatte per l’esterno.
Resistenza alla corrosione
Normativa UNI EN 1670 Classe 5
Maniglie
di Serie
Maniglie con collo ribassato
a Richiesta
Tipologie di Serramenti
Ante squadrate ad 1 ed a 2 ante
di Serie
Ante ad arco a sesto ribassato
a Richiesta
Ante ad arco a tutto sesto
a Richiesta
Ante ad altezza asimmetrica
a Richiesta
Telaio chiuso con terminale inferiore su tutte le tipologie
a Richiesta
Possibilità di personalizzazione con altre tipologie in base alle diverse esigenze.
Varianti Telai
Possibilità di personalizzazione con altre tipologie in base alle diverse esigenze.
Sistemi di Fissaggio
Possibilità di personalizzazione con altre tipologie in base alle diverse esigenze.
Modelli Cancelli
Borbonic 16
Tondo pieno zincato Ø 16 mm
Barra forata Ø 16 mm, foro Ø 16 mm
Siena
Tondo pieno zincato Ø 16 mm
Piatto zincato 40 x 8
Borchia zincata Ø 16 mm
Cerchio Ø 10 cm con piatto 14 x 6 mm
Roma
Tondo pieno zincato Ø 16 mm
Piatto zincato 40 x 8
Borchia zincata Ø 16 mm
Sfera piena Ø 25 mm
Atene
Tondo pieno zincato Ø 16 mm
Piatto zincato 40 x 8
Sfera piena Ø 25 mm
Elemento “X” con piatto 14 x 6 mm
Rigo 16
Tondo pieno zincato Ø 16 mm
Coprisaldatura Ø 16 mm
Rigo Line 16
Tondo pieno zincato Ø 16 mm
Piatto zincato 40 x 8
Coprisaldatura Ø 16 mm
Doppio Rigo 16
Tondo pieno zincato Ø 16 mm
Coprisaldatura Ø 16 mm
Doppio Rigo Line 16
Tondo pieno zincato Ø 16 mm
Piatto zincato 40 x 8
Coprisaldatura Ø 16 mm
Stuzzicadenti
Piatto 20 x 8
Rigo 27
Tubo zincato 27 x 2 mm
Rigo 30
Tubo zincato Ø 30 x 2 mm
Rigo 1 Line 16
Tondo pieno zincato Ø 16 mm
Piatto zincato 40 x 8
Coprisaldatura Ø 16 mm
I disegni dei cancelli variano in proporzione alle diverse misure realizzabili. Possibilità di personalizzare la distanza degli interassi dei vari elementi.
Colori
Tinte liscio lucido
Ral 9016
Ral 1013
Ral 6005
Ral 6009
Ral 7016
Ral 8017
Tinte liscio opaco
Ral 9016
Ral 1013
Ral 6005
Ral 6009
Ral 7016
Ral 8017
Ral 9006
Tinte bucciato lucido
Ral 9016
Ral 1013
Ral 6005
Ral 6009
Ral 7016
Ral 8017
Ral 9006
Ral 7035
Ral 9007
Tinte speciali
Verde Raffaello
Marrone Raffaello
Marrone Marmo Antico
Ral 9006 Raggrinzante
Grigio Marmo Antico
Verde Rame
Nero Silver
Nero Bronzo
Grigio Raffaello
Verde Marmo Antico
Nero Rame
Possibilità di scelta di altre tinte RAL
Uso e manutenzione
Telaio, Profili, Doghe, Elementi decorativi
Eseguire la pulizia, (ogni settimana), mediante panno o spugne morbidi inumiditi con acqua tiepida. Evitare l’utilizzo di detergenti di vario tipo,solventi, ammoniaca che possono corrodere le superfici verniciate.
L’operazione di pulizia non permette agli agenti atmosferici
di depositarsi sulle superfici verniciate evitando il processo di formazione della ruggine.
Cardini
Lubrificare periodicamente (ogni anno) i cardini mediante un comune lubrificante (es. WD40).
Verificare che non ci siano punti di attrito tra le ante degli infissi ed il pavimento, qualora l’apertura inizia ad essere compromessa per tale motivo (comparsa di graffi sul pavimento) è necessario registrare i cardini regolando, in altezza, il grano apposto nelle ali delle cerniere.
Fermapersiane
Verificare periodicamente (ogni anno) il corretto funzionamento del fermapersiana. Da azionare ogniqualvolta l’infisso è aperto, onde evitare
che il vento possa comportare una chiusura violenta dell’infisso, che potrebbe causare danneggiamenti sia alla serratura che alle superficie verniciate nelle zone d’urto.
